7.5Kw রাবার টায়ার শ্রেডার মেশিন রাবার পাউডার উত্পাদন লাইন ISO CE

LP-1200 রাবার শ্রেডার মেশিন রাবার পাউডার লাইন বর্জ্য টায়ার পুনর্ব্যবহারযোগ্য লাইন

রাবার গুঁড়া উত্পাদন লাইন নির্দেশ

1. তারের অঙ্কন মেশিন
শক্ত খাদ কাটিং ব্লেডে ঢালাই করা হয় যাতে এটি শক্ত এবং পরিধানযোগ্য হয়।
টায়ারের পুঁতির খোসা ছাড়ানোর প্রক্রিয়ায় অনিরাপদ সমস্যাগুলিকে কার্যকরভাবে প্রতিরোধ করার জন্য মেশিনটি নিরাপত্তার তাক দিয়ে সজ্জিত। মোটর, স্পীড রিডুসার এবং প্রধান ফ্রেম সবই এক বডি হিসাবে কম্প্যাক্টভাবে একত্রে গঠন করা হয়েছে। মেশিনের ভিত্তি হল একটি সম্পূর্ণ কাস্ট। কাঠামো, যা ইনস্টলেশনের জন্য সুবিধাজনক।

আবেদন:
মেশিন টায়ার পুঁতি থেকে ইস্পাত রিং বন্ধ নেওয়ার জন্য প্রযোজ্য.

প্রযুক্তিগত তথ্য

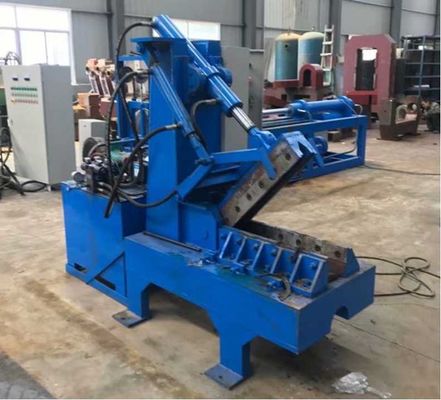

2.QDJ-1200 টায়ার কাটার মেশিন

স্পেসিফিকেশন

1.1 সামগ্রিক আকার (L×W×H): 2080×1000×2130mm

1.2 পরিমাণ।কাটার: 4 টুকরা

1.3 কাটার স্ট্রোক: প্রায় 600 মিমি

1.4 সিলিন্ডারের চাপ: প্রায় 12T

1.5 কাজের তেলের চাপ: 6.3 এমপিএ

1.6 তেল পাম্প: প্রবাহ 40 L/mi, চাপ 6.3Mpa

1.7 কাজের তেলের গ্রেড: নং 32 যান্ত্রিক তেল

1.8 মোটর মডেল: Y132M2-6, শক্তি: 7.5---11kW

QDJ-1200 কাটিং মেশিনটি মূলত বৈদ্যুতিক মোটর, ভ্যান পাম্প, ইলেক্ট্রোম্যাগনেটিক রিভার্সিং ভালভ, রিলিফ ভালভ, ওয়ার্কিং অয়েল সিলিন্ডার, হাইড্রোলিক পাইপলাইন, তেল সিলিন্ডার বন্ধনী, কাটার, মেশিন ফ্রেম এবং আরও অনেক কিছু নিয়ে গঠিত।

তেল সিলিন্ডার এইচএসজি স্ট্যান্ডার্ড ওয়ার্কিং হাইড্রোলিক তেল সিলিন্ডার গ্রহণ করে, ফ্রেমটি উচ্চ-মানের সেকশন স্টিল দিয়ে ঢালাই করা হয় এবং কাটারটি বিশেষ টুল স্টিলের তৈরি, যা তাপ-চিকিত্সা করা হয় এবং HRC60-64 এর কঠোরতা রয়েছে।হাইড্রোলিক সিস্টেমটি কাটার ফ্রেমের পিছনে স্থাপন করা হয়, যা কাঠামোটিকে আরও কমপ্যাক্ট করে তোলে।

কাজ করার সময়, ম্যানুয়ালি টায়ারগুলিকে কাছাকাছি রাখুন যা চিকিত্সা করা দরকার এবং কাটারটিকে সুরক্ষিত করার জন্য রিং তারটি আগে থেকেই নিষ্পত্তি করা দরকার।

নিশ্চিত করুন যে এটি সমতল এবং সুন্দরভাবে স্থাপন করা হয়েছে, কাজের বোতাম টিপুন যাতে সিলিন্ডারটি ধীরে ধীরে পড়ে যায় এবং টায়ারটি কেটে দেয়।যদি এটি ছোট আঠালো ব্লক, কর্ম চক্র অপারেশন বিভক্ত করা প্রয়োজন.

3. জলবাহী নিয়ন্ত্রণের নীতি

QDJ-1200 কাটিয়া মেশিনের জলবাহী সিস্টেম তুলনামূলকভাবে সহজ।হাইড্রোলিক সিস্টেমের নীতিটি ভ্যান পাম্প, রিলিফ ভালভ এবং ইলেক্ট্রোম্যাগনেটিক রিভার্সিং ভালভ নিয়ে গঠিত।কাজ করার সময়, ভ্যান পাম্প শুরু হয় এবং তেল রিলিফ ভালভের মাধ্যমে রিভার্সিং ভালভে পৌঁছায়।বৈদ্যুতিক উপাদান যেমন বোতাম এবং ভ্রমণ সুইচগুলি বিপরীত ভালভের ইলেক্ট্রোম্যাগনেটকে নিয়ন্ত্রণ করতে ব্যবহৃত হয়, যাতে তেল সিলিন্ডারের পিস্টন উপরের দিকে বা নীচের দিকে যেতে পারে।এম-টাইপ থ্রি-পজিশন ফোর-ডিরেকশন রিভার্সিং ভালভ ব্যবহারের কারণে, কাটিং ছুরিটি চলা বন্ধ হয়ে গেলে, তেল পাম্পের তেলের আউটপুট রিভার্সিং ভালভের মাধ্যমে সরাসরি তেল ট্যাঙ্কে ফিরে আসে এবং উপরের তেলের মধ্যে তেল সার্কিট। সিলিন্ডারের চেম্বার এবং নীচের চেম্বারটি কেটে ফেলা হয় (সোলেনয়েড ভালভের মাধ্যমে) যাতে তেল সিলিন্ডারে থাকে, এটি মেশিনের নিরাপত্তা বাড়ায় (কাটারটি সিলিন্ডারে একটি নির্দিষ্ট অবস্থানে দৃঢ়ভাবে স্থির থাকে যাতে এটি নিজের ওজন বা অন্যান্য কারণে লোকে পড়ে না এবং আঘাত না করে)।

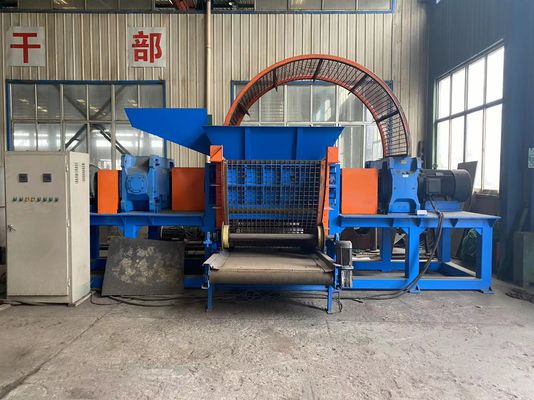

3. রাবার শ্রেডার মেশিন

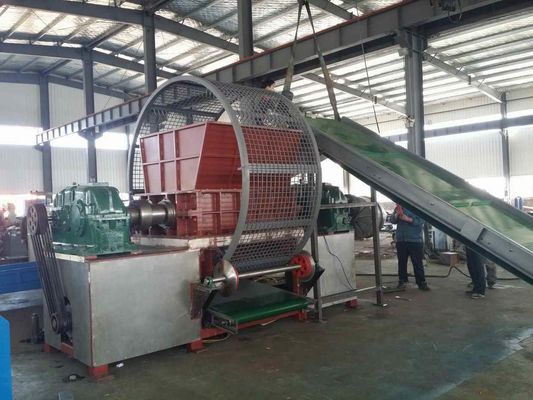

SSJ-40130 ডাবল-শ্যাফ্ট শ্রেডার হল আমাদের কোম্পানির তৈরি একটি নতুন ধরনের শ্রেডার, যার মধ্যে রয়েছে মুভিং নাইফ (প্রধান টাকু, মুভিং নাইফ বডি, স্পেসর, বিয়ারিং), স্ট্যাটিক নাইফ, ক্যারিয়িং বক্স, বক্স ব্র্যাকেট, ফিডিং সিস্টেম, ডিসচার্জিং সিস্টেম, উপাদান ব্লক স্ক্রীনিং সিস্টেম, পাওয়ার সিস্টেম, বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, ইত্যাদি। এতে কম গতি, কম শব্দ, উচ্চ ঘূর্ণন সঁচারক বল, উচ্চ দক্ষতা, ইত্যাদি বৈশিষ্ট্য রয়েছে। এতে বিস্তৃত অ্যাপ্লিকেশন রয়েছে এবং এটি একা বা মিলিত উৎপাদনের জন্য উপযুক্ত। লাইন

SSJ-40130 ডাবল শ্যাফ্ট শ্রেডার দুটি ছুরি রোলার ব্যবহার করে, একটি ঘড়ির কাঁটার দিকে ঘোরে এবং অন্যটি ঘড়ির কাঁটার বিপরীতে ঘোরে।দুটি ছুরি রোলার একে অপরের সাপেক্ষে ঘোরে।কাঁচামাল সাইলোতে প্রবেশ করার পরে, দুটি ছুরির রোলার উপাদানটি টুকরো টুকরো করার জন্য একে অপরকে ছিঁড়ে, কাটা এবং চেপে ধরে।যখন উপাদানটি টুকরো টুকরো করা হয় এবং শক্ত উপাদান বা ক্ষত সামগ্রীর মুখোমুখি হয়, তখন দুটি রোলার বিপরীত হবে, উপাদানটিকে ছুরি রোলারের অ্যাকশন রেঞ্জের বাইরে ঠেলে দেবে এবং তারপর একটি ফরোয়ার্ড ঘূর্ণন তৈরি করবে, যা উপাদানটিকে অ্যাকশন রেঞ্জে পুনরায় প্রবেশ করতে দেয়। ছুরি রোলার, বারবার এক্সট্রুশন গঠন করে এবং ছিঁড়ে যায়, যাতে উপাদানটিকে সম্পূর্ণরূপে ছিঁড়ে ফেলার উদ্দেশ্য অর্জন করা যায়।সরঞ্জামের ফলক তাপ চিকিত্সা দ্বারা নকল 42CrMo ইস্পাত দিয়ে তৈরি, যার উচ্চ পরিধান প্রতিরোধ ক্ষমতা, উচ্চ দৃঢ়তা, শক্তিশালী এবং দীর্ঘ পরিষেবা জীবন রয়েছে এবং ক্রমাগত উত্পাদনে কাটা যেতে পারে।সরঞ্জামটি ≤1200mm এর বর্জ্য টায়ার (অল-স্টিল, সেমি-স্টিল এবং বায়াস টায়ার সহ, দ্রষ্টব্য: পুরো টায়ারটি টুকরো টুকরো করে ফেলার জন্য টায়ারের দুটি স্টিলের রিং আগে থেকেই টেনে আনতে হবে) জন্য উপযুক্ত।যখন সরঞ্জামগুলি স্বাভাবিক অবস্থায় থাকে, তখন ধাতব বস্তু বা পাথরগুলিকে সরঞ্জামগুলিতে রাখা নিষিদ্ধ।সরঞ্জামের ক্ষতি রোধ করার জন্য আপনার যদি অন্যান্য আইটেমগুলি টুকরো টুকরো করার প্রয়োজন হয়, অপারেশন করার আগে অনুগ্রহ করে Shenghualong বা বিক্রেতার সাথে যোগাযোগ করুন।

সরঞ্জামের ক্ষতি রোধ করার জন্য, সরঞ্জামগুলির রক্ষণাবেক্ষণ পেশাদারদের দ্বারা করা উচিত।

মেশিনের ব্যক্তিগত আঘাত এবং ক্ষতি রোধ করতে, মেশিন রক্ষণাবেক্ষণের জন্য বিশেষজ্ঞের প্রয়োজন, এবং ব্লেড সংশোধন করার সময় প্রতিরক্ষামূলক গ্লাভস পরা উচিত।

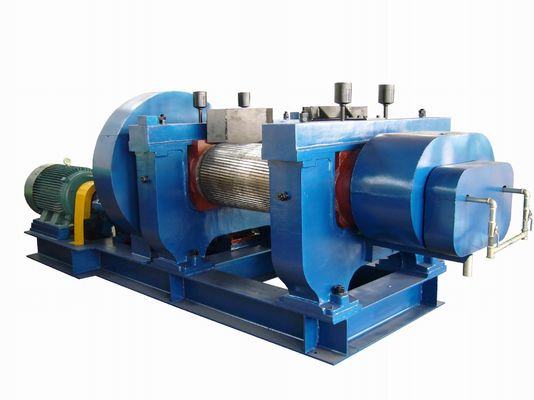

4. রাবার পেষণকারী: এটি বর্জ্য টায়ার পুনর্ব্যবহারযোগ্য প্রধান মেশিন

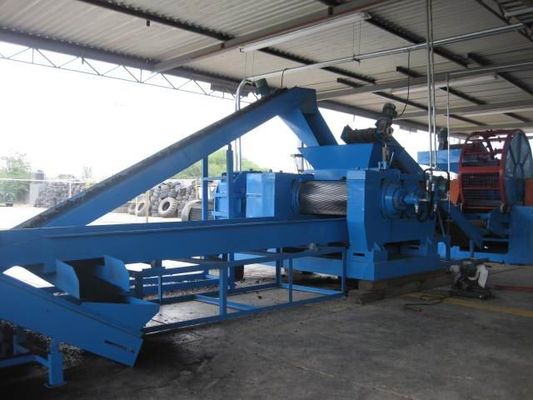

5. রাবার গ্রানুলেটর উত্পাদন লাইন

আমি

6. ফাইবার বিভাজক

 প্রধান প্রযুক্তিগত বৈশিষ্ট্য

1)।ইম্পেলার: ফ্যান ব্লেডের ব্যাস φ1100 মিমি, এবং সংখ্যাটি 8 টুকরা।

2)।চাকার শেলের আকার: সরঞ্জামের শরীরের অংশ φ1600 মিমি, এবং সরঞ্জামের মোট উচ্চতা প্রায় 3400 মিমি।

3)।স্পিন্ডেল গতি: 377 (এবং 464) আরপিএম।

4)।প্রধান মোটর: JQ2-52-6 5.5kw 760rpm।

5)।ফিডার বিপ্লব: প্রতি মিনিটে 29টি বিপ্লব।

6)।ফিডার মোটর: JW092—4 0.4 kW 1370 rpm

বৈদ্যুতিক

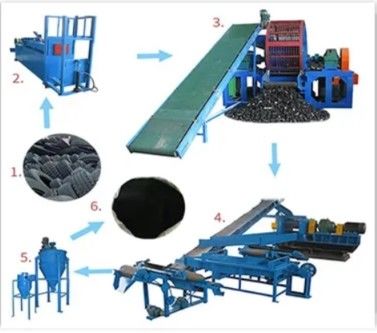

কাজের প্রবাহ:

বর্জ্য টায়ার---ওয়্যার ড্রয়িং মেশিন---টায়ার কাটার---রাবার শ্রেডার---স্টিলের তার আলাদা করার মেশিন---চৌম্বক আলাদা করার ---রাবার পাউডার

--ফাইবার বিভাজক।

1. ইস্পাত তারের অঙ্কন মেশিন - পুরু ইস্পাত তার নিষ্কাশন.

2. টায়ার কাটার - তিনটি অংশে বড় টায়ার কাটা

3. পরিবাহক- শ্রেডারে টায়ার পরিবহন করুন।

4. টুইন-শ্যাফ্ট শ্রেডার-- টায়ারটিকে 5- 10 সেমি ব্লকে কাঁচ করে;

5. পুনঃসঞ্চালন ব্যবস্থা - রেপারদের কাছে যাওয়া টুকরোগুলির আকার নিয়ন্ত্রণ করতে;

6. Raspers- 15-20 মিমি চিপ এবং রাবার থেকে ইস্পাত মুক্ত করে টুকরো টুকরো করা;

7. ওভার বেল্ট চুম্বক - রাবার চিপ থেকে মুক্ত ইস্পাত বিচ্ছেদ;

8. কম্পনশীল ফিডার - রাবার চিপগুলি পরিবহন করে;

9. রাবার গ্রানুলেটর মেশিন - চিপগুলির আকার 1-4 মিমি গ্রানুলে হ্রাস করে এবং টেক্সটাইল ভগ্নাংশকে বায়ু প্রবাহ বিচ্ছেদ থেকে মুক্তি দেয়।

10. পেষকদন্ত মেশিন -- পেষকদন্ত রাবার গুঁড়া.

11.সেন্ট্রাল ডি-ডাস্টিং ইউনিট-- সিস্টেম থেকে ধুলো এবং জরিমানা সরান এবং বায়ুমণ্ডলে ফিরিয়ে আনার আগে বায়ু ফিল্টার করুন।
