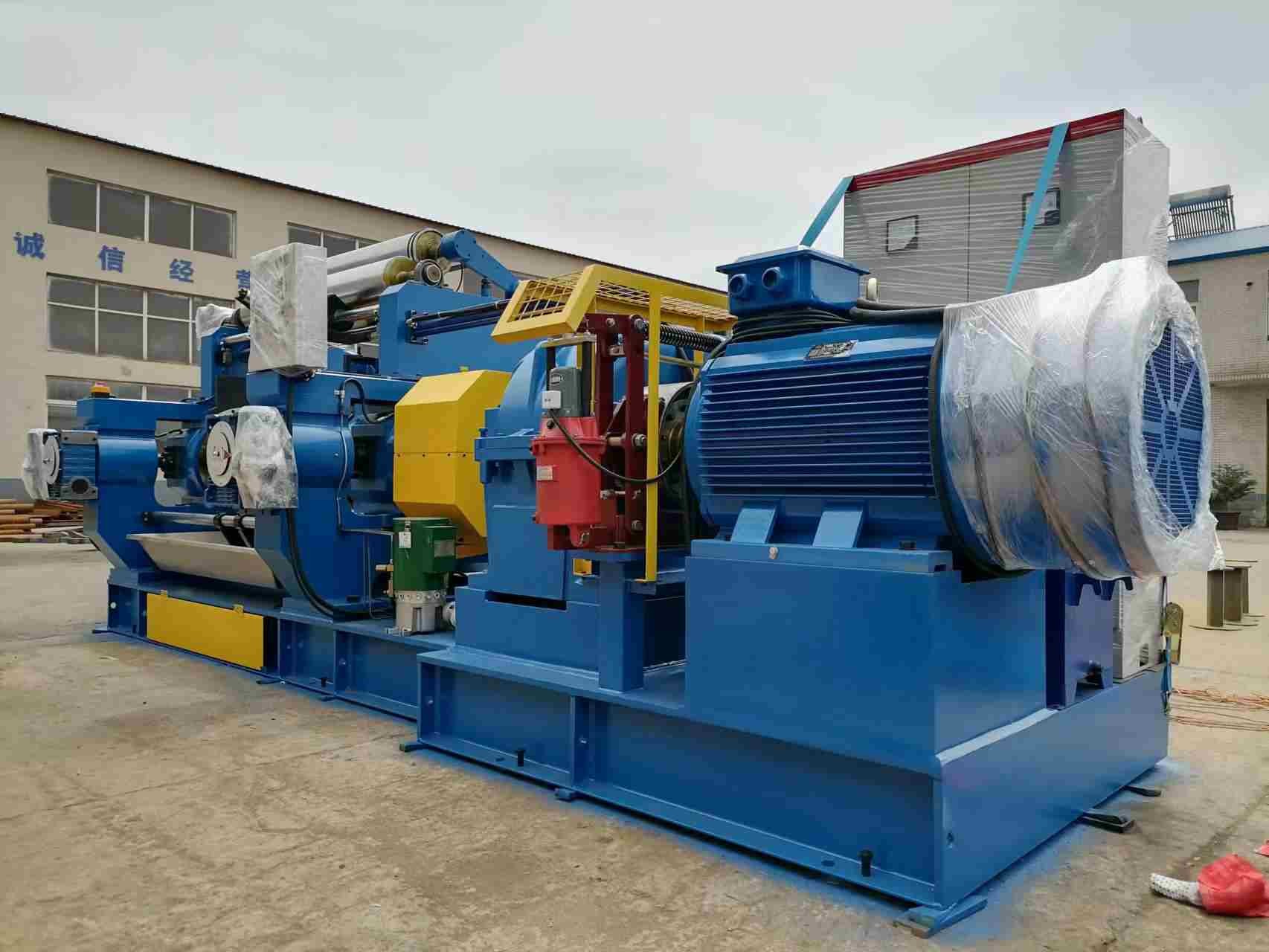

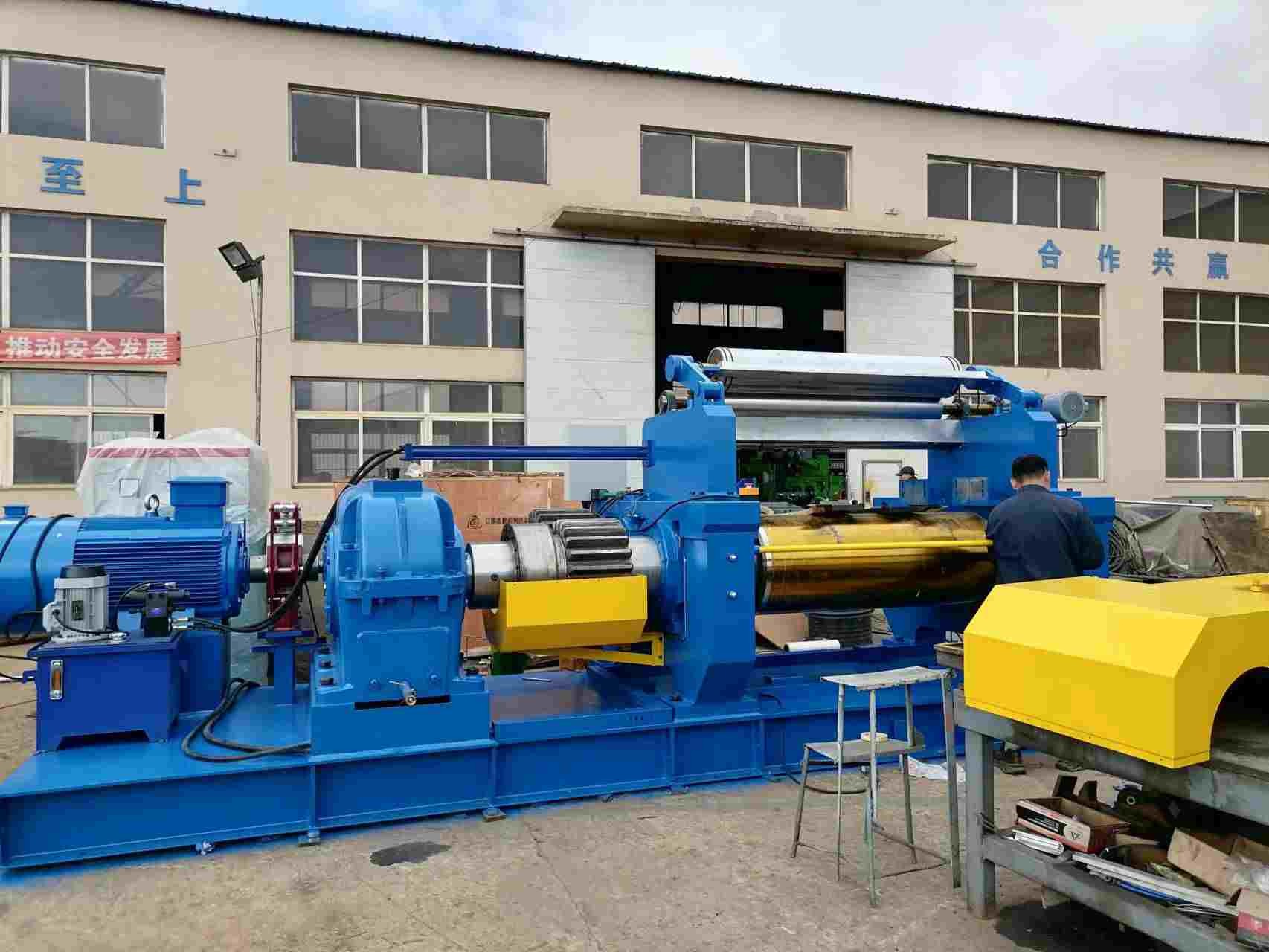

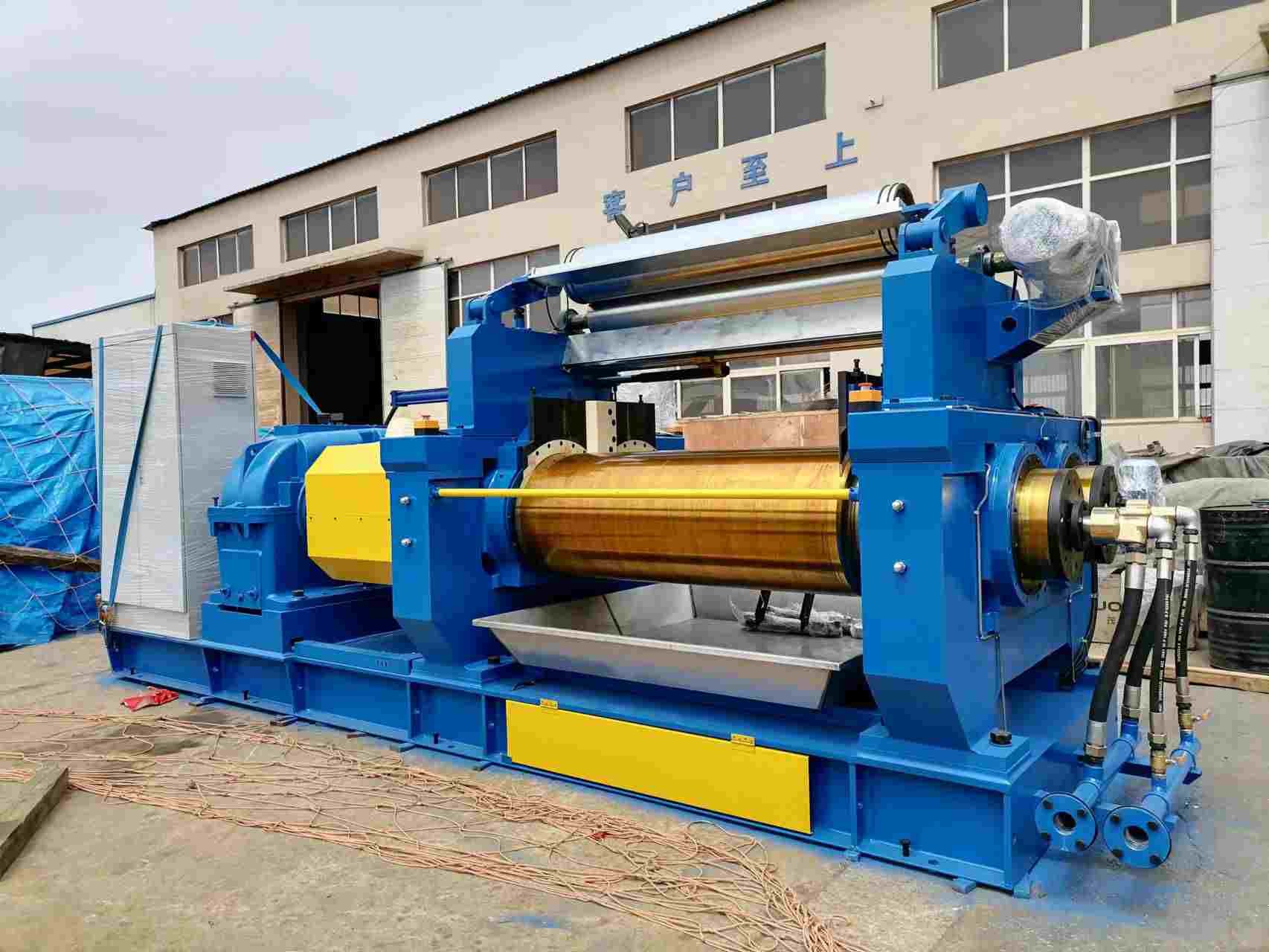

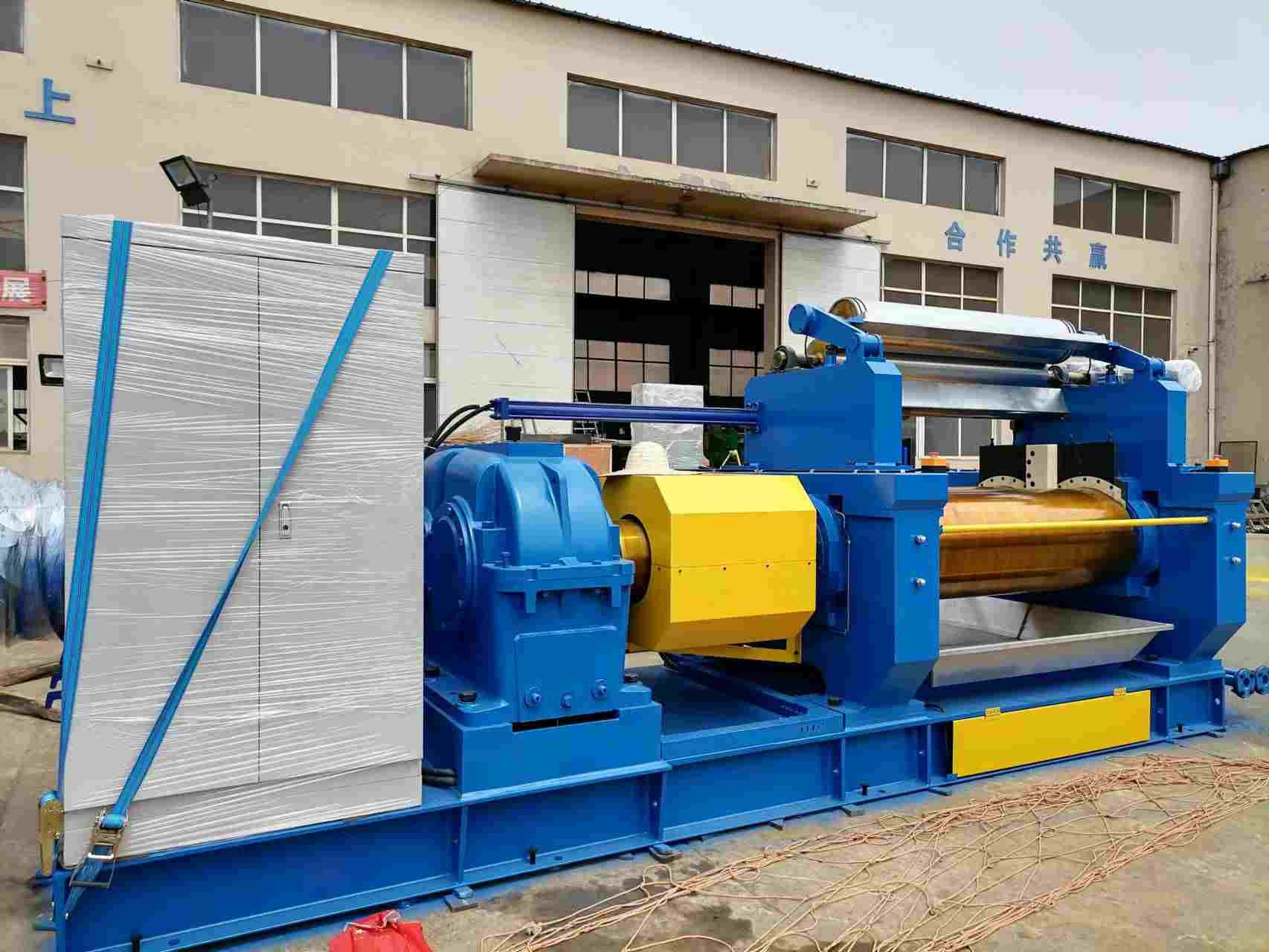

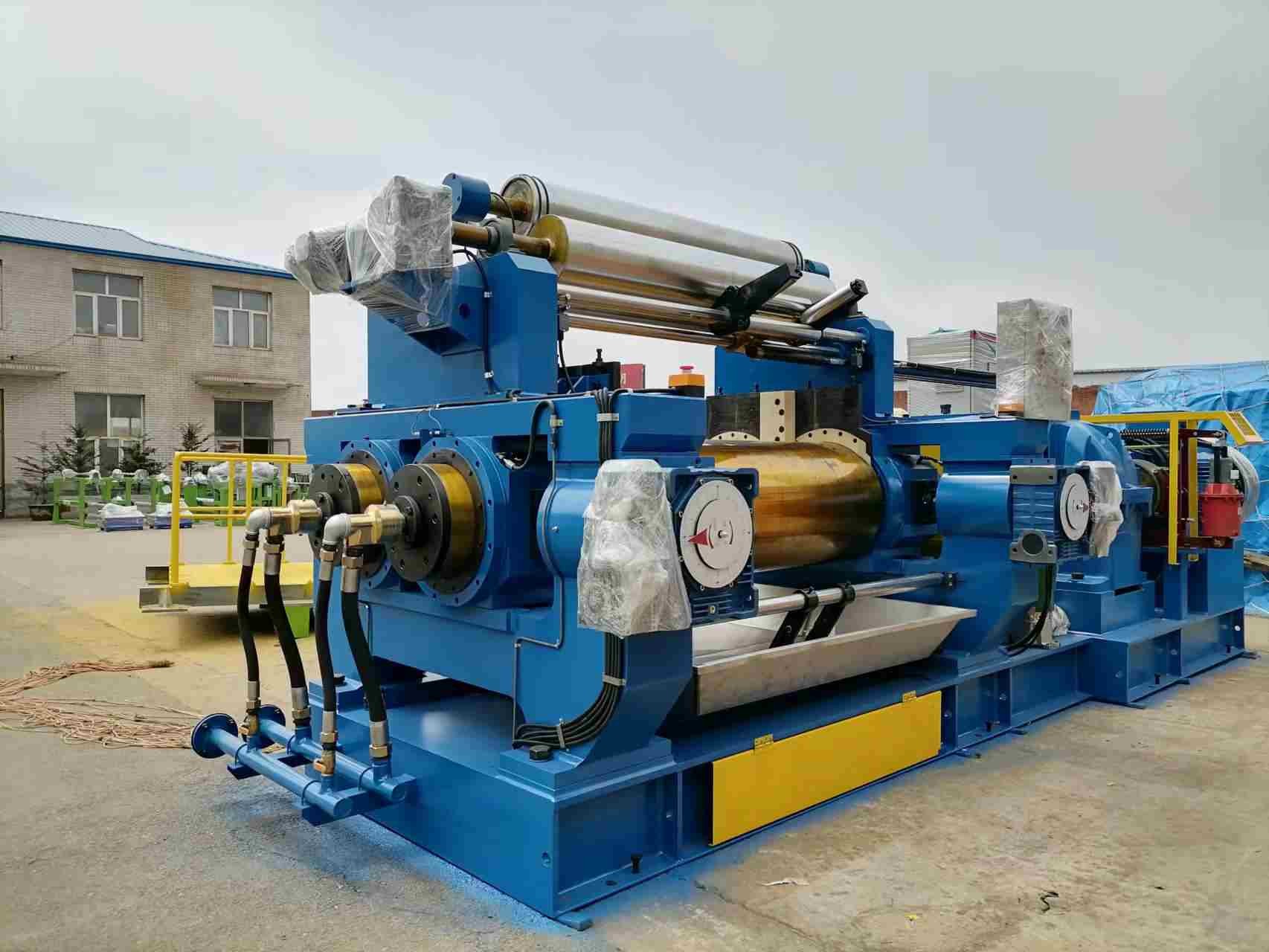

XK-550 রাবার মিক্সিং মিল মেশিন 110Kw ওপেন মিল রাবার মিক্সিং

কারখানার সরাসরি বিক্রয় রাবার মিশ্রণ মিল মেশিন রাবার প্রক্রিয়াকরণের জন্য খোলা মিশ্রণ মিল মেশিন

সরঞ্জাম প্রয়োগ এবং অপারেশন প্রয়োজনীয়তা

1.১ প্রধান অ্যাপ্লিকেশনঃ মিশ্রণ মিল প্রধানত রাবার যৌগ গরম করার জন্য ব্যবহৃত হয়, মিশ্রণ & পত্রক, পাশাপাশি কাঁচা রাবার plasticating, মিশ্রণ & পত্রক।

1.২ অপারেশন প্রয়োজনীয়তা A. চলমান পরিবেশঃ উচ্চতা <1000m,

তাপমাত্রাঃ 5°C-40°C, সর্বোচ্চ আপেক্ষিক আর্দ্রতা 95%

B. পাওয়ার সাপ্লাইঃ AC380V, 50Hz, 3-ফেজ

C. শীতল জল চাপঃ 0.2-0.4Mpa

শীতল জল তাপমাত্রাঃ <25°C±3°C

২ প্রধান প্রযুক্তিগত পরামিতি

রোল ব্যাসার্ধ 550mm

রোল কাজের দৈর্ঘ্য 1530mm

ব্যাচের ধারণক্ষমতা ৫০-৬৫ কেজি

সামনের রোল কাঠামো ড্রিল রোল & মসৃণ

রিয়ার রোল স্ট্রাকচার প্লেইন রোল সেন্ট্রাল কুলিং

সামনের রোলের রৈখিক গতি ২৮ অথবা ৩১ মিটার/মিনিট

রোলের স্পিড রেসিও 1:1.২ অথবা ১ঃ1.09

সর্বাধিক. রোল nip 16mm

প্রধান মোটর শক্তি AC110kw

শীতল জল চাপ 0.2-0.4Mpa

লুব্রিকেশন মোটরযুক্ত গ্রীস পাম্প

স্ট্যাক গাইড টাইপ ফিক্সড বা ম্যানুয়াল চলনশীল

স্টক মিক্সার প্রকার মোটরযুক্ত বা হাইড্রোলিক

সামগ্রিক মাত্রা ((L*W*H) 6500x2000x2300mm

প্রায় ২৩০০০ কেজি ওজন

3সরবরাহের পরিসীমা

প্রধান শরীর (বিছানা, ফ্রেম এবং রোলস সহ) 1 সেট

নিপ সামঞ্জস্যকারী ডিভাইস এবং নিরাপত্তা ডিভাইস 1 সেট

এক্সেপশন 1 সেট

গিয়ার রিডাক্টর এবং লুব্রিকেশন সিস্টেম ১ সেট

গ্রীস লুব্রিকেশন সিস্টেম 1 সেট

রোল তাপমাত্রা নিয়ন্ত্রক ডিভাইস 1 সেট

জরুরী স্টপ ডিভাইস 1 সেট

প্রধান মোটর 1 সেট

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা ১ সেট

পার্টস সংযোগ & ফিক্সিং bolts 1set

ফাউন্ডেশন বোল্ট 1 সেট

4 শেষ ব্যবহারকারী দ্বারা প্রস্তুত নিম্নলিখিত আইটেম

A. পাওয়ার সাপ্লাই থেকে বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের পাওয়ার ক্যাবল এবং পাওয়ার ক্যাবলগুলি

মেলিং মটর থেকে বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট।

বি. ঘূর্ণনশীল জয়েন্টের বাইরে সমস্ত পাইপলাইন।

5 উত্পাদন এবং প্রযুক্তিগত মান

5.1 রোলারঃ নিকেল, ক্রোম এবং মলিবডেনাম থেকে তৈরি, ঠান্ডা কাস্ট লোহা

সেন্ট্রিফুগাল কাস্টিং। রোল পৃষ্ঠের কঠোর স্তর গভীরতা 10-15 মিমি পর্যন্ত,

কঠোরতা প্রায় HS73±2।

5.2 রোল লেয়ার এবং সিলিংঃ 8 পিসি ডাবল-রো সিলিন্ডারিক রোল লেয়ার গ্রহণ করা হয়, 4 পিসি আরও থ্রাস্ট লেয়ারের সাথে সংযোজিত, প্রতিটি মেশিনে 12 পিসি লেয়ার,যা শক্তি খরচ ১০-১৫% পর্যন্ত বাঁচাতে পারে।, লুব্রিকেশন গ্রীস 20-25% হ্রাস করা হয়।

প্রতিটি লেয়ার হাউসের জন্য ডাবল-রোড সিলিন্ডারিক রোলার লেয়ারের 2 সেট

5.3 রোল লেয়ার তৈলাক্তকরণঃ মোটরযুক্ত অটো গ্রীস পাম্প।

5.4 লেয়ারিং হাউসঃ রোল স্টীল বা রেল লোহা থেকে তৈরি, গরম চিকিত্সা এবং প্রক্রিয়াকরণের মাধ্যমে, লুব্রিকেশন গর্ত সংরক্ষিত

5.5 নিপ সামঞ্জস্য ডিভাইসঃ মোটরযুক্ত নিপ সামঞ্জস্য সিস্টেম, উভয় একক সামঞ্জস্য এবং মাল্টি-সামঞ্জস্য উপলব্ধ।

5.6 ফ্রেমঃ কাস্ট আয়রন থেকে তৈরি বা অ্যানিল হিটিং ট্রিটমেন্ট এবং প্রক্রিয়াকরণের মাধ্যমে তৈরি।

5.7 বেডপ্লেটঃ ইন্টিগ্রেটেড ওয়েল্ডিং স্ট্রাকচার, উচ্চতর ইউ স্টিল এবং কনস্ট্রাকশনাল স্টিলের মাধ্যমে অ্যানিল হিটিং ট্রিটমেন্ট এবং প্রক্রিয়াকরণের মাধ্যমে তৈরি।

5.8 স্টক গাইডঃ স্থির টাইপ।

5.9 ট্রান্সমিশন সিস্টেমঃ সম্পূর্ণ বন্ধ ড্রাইভ, কপলিংয়ের মাধ্যমে, গিয়ার রিডাক্টর ((একক ইনপুট অক্ষ এবং একক আউটপুট অক্ষ), ড্রাইভিং গিয়ার এবং ঘর্ষণ গিয়ার,প্রধান মোটর দুই রোলস আপেক্ষিক ভিন্ন গতিতে ঘোরানো ড্রাইভতাই, প্লাস্টিফাইং, মিশ্রণ বা পত্রক তৈরি করা যেতে পারে।

5.10 রোল তাপমাত্রা নিয়ন্ত্রক ডিভাইসঃ উচ্চতর ঘূর্ণন জয়েন্ট এবং ছিদ্রযুক্ত স্প্রে নল সঙ্গে স্টেইনলেস স্টীল পাইপ গঠিত।

5.11 জরুরী স্টপ এবং ব্রেকিং ডিভাইসঃ শক্তি খরচ পদ্ধতি ব্যবহার করা হয়

ফ্রেম উপর 3 জরুরী স্টপ বোতাম মাউন্ট করা হয়, প্রেস

বোতাম যদি কোন জরুরী পরিস্থিতি ঘটে, রোল ঘূর্ণন অতিক্রম করবে না

1/4 বৃত্ত এবং প্রধান মোটর বিপরীত 1/4 বৃত্ত তারপর 2 সেকেন্ডের মধ্যে।

এদিকে, এই মিলটিতে বৈদ্যুতিক-হাইড্রোলিক ব্রেক সিস্টেম রয়েছে, যা

যন্ত্রপাতি নিরাপত্তা সক্ষমতা উল্লেখযোগ্যভাবে উন্নত করে।

টানা দড়ি / বুক বার, ফুট পেডাল, নিরাপত্তা সুরক্ষা বার সব পাওয়া যায়।

5.12 স্টক প্যানঃ উচ্চতর স্টেইনলেস স্টীল প্লেট দ্বারা welded।

5.১৩ প্রধান ইঞ্জিন চালু, স্টার-ডেল্টা চালু।

5.১৪ কাটার ডিভাইস: ২ পিসি ম্যানুয়াল সোজা কাটার।

5.১৫ স্টক মিক্সার: মোটর চালিত বা হাইড্রোলিক টাইপ। মোটর চালিত স্টক মিক্সার
