XLB-Q1350X10600X2 ফ্যাব্রিক কোর রাবার পরিবাহক বেল্ট উত্পাদন লাইন

এক্সএলবি-কিউ১৩৫০এক্স১০৬০০এক্স২ ফ্যাব্রিক কোর রাবার কনভেয়র বেল্ট উৎপাদন লাইন

১৩৫০×১০৬০০×২ ডাবল লেয়ার ফ্যাব্রিক কোর কনভেয়র বেল্ট উৎপাদন লাইন

প্রযুক্তিগত সমাধান

1সরবরাহের পরিধি:

একটি সম্পূর্ণ সেট ব্র্যান্ড-নতুন, প্রযুক্তিগতভাবে উন্নত, উচ্চ মানের ডাবল-স্তর সমতল ভলকানাইজিং মেশিন ফ্যাব্রিক কোর কনভেয়র বেল্ট ভলকানাইজেশনের জন্য উপযুক্ত,উত্পাদন লাইনটি নিরাপদে পরিচালিত হতে পারে, স্থিতিশীল, নির্ভরযোগ্য এবং দীর্ঘ সময়ের জন্য।

ডেলিভারি নির্দেশাবলীঃ

নিম্নলিখিত আইটেমগুলি সরবরাহের আওতায় অন্তর্ভুক্ত নয়ঃ

a. উদ্ভিদ এবং বাহ্যিক বিদ্যুৎ সংযোগ।

b. প্রধান পাওয়ার সাপ্লাই থেকে প্রতিটি কন্ট্রোল ক্যাবিনেটে তারের সংযোগ।

c. বাহ্যিক শক্তি উৎস (শীতল জল) এবং ইউনিটের মধ্যে সংযোগ পাইপ এবং ভালভ।

d. তৈলাক্তকরণ তেল, হাইড্রোলিক তেল।

1.১ সরঞ্জাম প্রবাহ

Cloth coiling (2 sets) → belt core unwinding (2 sets) → idler roller group (3 sets of double layers) → front traction → front clamping and stretching (double layers) → main vulcanizing machine (double layers) → middle Clamping (double layer)→idling roller group (3 sets of double layers)→rear clamping and stretching (double layer)→rear pulling machine (double layer)→repair machine→double ground roller coiler (2 sets).

সরঞ্জামটির কেন্দ্র উচ্চতা 1300mm (উপরের গরম করার প্লেটের নীচের সমতল এবং মাটির মধ্যে দূরত্ব) ।

1.২ সরঞ্জামের গঠন

1.2.১ কাপড়ের পরিমাণ

স্বয়ংক্রিয় সুরক্ষা গাইড হেডটি একটি টর্ক মোটর দ্বারা চালিত হয় যা সামনের দিকে এবং পিছনে ঘোরানো যেতে পারে,এবং গতি লাইন গতি ধ্রুবক রাখার সময় স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হতে পারে.

1.2.২ কোর লিড অফ

এটি স্বয়ংক্রিয় বীমা সহ স্ল্যাশ প্লেট টাইপ গাইড হেড গ্রহণ করে, টর্ক মোটর দ্বারা চালিত হয় এবং এগিয়ে এবং পিছনে যেতে পারে।

1.2.3 সামনের ট্র্যাকশন

একই কাঠামো পিছনের ট্র্যাকশন

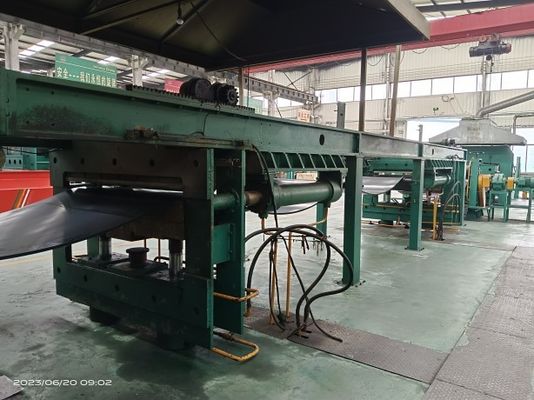

1.2.4 সামনের গ্রিপ স্ট্রেচ

সামনের ক্ল্যাম্পিং এবং প্রসারিত ইনস্টল করা দুটি গাইড শ্যাফ্টগুলি প্রধান ভুলকানাইজারটির নীচের বিছানায় স্থির করা হয় এবং নীচের বিছানার সাথে উঠে যায়।একটি প্রধান প্রসারিত তেল সিলিন্ডার পেট্রোকেমিক্যাল ব্যবহারের আগে টেপ প্রসারিত পরিমাণ পূর্ণ, এবং ফ্রেম শরীরের দুটি পিস্টন মাঝের ক্ল্যাম্পের সহযোগিতায় সিলিন্ডারের উপরের এবং নীচের 360 মিমি গতিতে ব্যবহৃত হয়,উপরের এবং নীচের গরম প্লেট আটকে আঠালো টেপ পৃথক করা হবে.

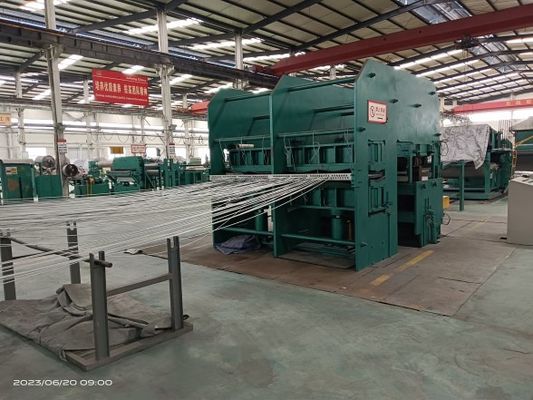

1.2.5 প্রধান হার্নিং প্রেস

প্রধান ভ্যালকানাইজিং মেশিনটি সর্বশেষ প্রযুক্তি অনুসারে ডিজাইন করা হয়েছে এবং এইচজি / টি 3034-1999 মান পূরণ করে।

(1) ফ্রেম প্লেট

Q235 ইস্পাত প্লেট নির্বাচন করা হয়, কাঠামো ঝালাই প্লেট, ধারালো যান্ত্রিক শট ব্লাস্টিং দ্বারা অপসারণ করা হয়, Fuling সিরিজ পেইন্ট স্প্রে করা হয়,এবং স্ট্রেসটি যান্ত্রিক প্রক্রিয়াকরণে স্থানান্তরিত হওয়ার আগে কম্পন দ্বারা সরানো হয়.

(2) গরম প্লেট

৪৫# স্টিলের প্লেটগুলি ডাবল ফিক্সড দৈর্ঘ্যের সাথে পরিবহন করা হয় এবং সঠিকভাবে প্রক্রিয়াজাত করা হয়; প্রতিটি গরম প্লেটকে ৬ টি গরম করার অঞ্চলে বিভক্ত করা হয়,প্রতিটি গরম করার অঞ্চলে একটি তাপমাত্রা পরিমাপ পয়েন্ট আছে, এবং উপরের, মাঝের এবং নীচের গরম করার প্লেটে 18 টি তাপমাত্রা পরিমাপ পয়েন্ট রয়েছে;প্রতিটি গরম প্লেট এবং প্রতিটি গরম জোন বাষ্প ইনলেট একটি ম্যানুয়াল সমন্বয় বিভাগের সঙ্গে সজ্জিত করা হয় ম্যানুয়ালি প্রতিটি তাপমাত্রা নিয়ন্ত্রণ করতে, এবং প্রতিটি হিটিং জোনের তাপমাত্রা প্রধান কনসোলে প্রদর্শিত হয়; ডাবল কোল্ড শেষগুলি প্রতিটি 300 মিমি।

(3) উপরের এবং নীচের প্যাড

Q235 ইস্পাত প্লেট ব্যবহার করা হয়। উত্পাদন নির্ভুলতা নিশ্চিত করার জন্য, স্বয়ংক্রিয় কাটা এবং blanking, প্লেন প্রক্রিয়াকরণ ঢালাই খাঁজ, কার্বন ডাই অক্সাইড গ্যাস shielded ঢালাই,অ্যালগরিয়ম ওয়েল্ডিং ওয়্যার ওয়েল্ডিং ব্যবহৃত হয়, এবং পুরো শরীরটি ওয়েল্ডিংয়ের পর তাপ চিকিত্সার জন্য চুলায় রাখা হয় যাতে ওয়েল্ডিং স্ট্রেস সম্পূর্ণরূপে নির্মূল করা যায় এবং তারপরে যান্ত্রিক প্রক্রিয়াজাতকরণ করা হয়।ব্যবহারের সময় কোনও বিকৃতি নিশ্চিত করুন.

(৪) তেলের বালতি

সিলিন্ডার বডি ওয়েল্ডিং অংশ গ্রহণ করে, প্লঞ্জার ঠান্ডা খাদ cast iron গ্রহণ করে,এবং সিলিং কাঠামো দীর্ঘমেয়াদী ব্যবহার নিশ্চিত করার জন্য ডাবল সিলিং রিং এবং একটি ধুলো প্রতিরোধী রিং একটি সমন্বয় কাঠামো গ্রহণ.

(5) যান্ত্রিক ভারসাম্য উত্তোলন ডিভাইস

নিম্ন প্ল্যাটফর্মের উভয় প্রান্তে একটি যান্ত্রিক ভারসাম্য উত্তোলন ডিভাইস ইনস্টল করা হয় যাতে নিম্ন গরম করার প্লেটের ভারসাম্য নিশ্চিত করা যায়, যাতে অসম আগুনের ঘটনাটি অতিক্রম করা যায়,নিম্ন গরম করার প্লেটটির কমন উত্তোলনের কারণে পণ্যের বিষাক্ততা এবং নিম্ন ভোল্টেজ, যাতে পণ্যের গুণমান নিশ্চিত করা যায় ।

(৬) তাপ সুরক্ষা

চাপ প্রতিরোধের ≥ 400kg/cm2, তাপ পরিবাহিতা 0.18Kcal/m, তাপমাত্রা প্রতিরোধ 210°C, বেধ 20mm নতুন তাপ নিরোধক উপাদান গ্রহণ করুন,উপরের এবং নীচের সহায়ক প্লেট এবং গরম করার প্লেট এবং নিম্ন সহায়ক প্লেট এবং প্লঞ্জারের মধ্যে ব্যবহারের জন্য উপযুক্ত.

(7) ক্ল্যাম্পিং গাইড ডিভাইস

ভুলকানাইজারের উভয় পাশে নিয়মিত ফাঁকযুক্ত চার জোড়া ক্ল্যাম্পিং গাইড ডিভাইস ইনস্টল করা হয় এবং গরম প্লেট ছাঁচের ক্ল্যাম্পিংয়ের লম্বা এবং পার্শ্বীয় স্থানচ্যুতির ত্রুটি ≤0.5 মিমি।

কিংডাও শেংহুলং রাবার যন্ত্রপাতি প্রতিষ্ঠিত হয় ১৯৬৭ সালে, কর্মচারী আছে পাঁচ শতাধিক,
রবার মেশিন এবং লেমিনেটিং মেশিনের জন্য উৎপাদন।
একটি রাবার যন্ত্রপাতি প্রস্তুতকারক হিসাবে, হ্যাংসেনের ৫০,০০০ বর্গমিটারেরও বেশি জমি রয়েছে, যার মোট সম্পদ ১০০ মিলিয়ন মার্কিন ডলার, ৫০০ জনেরও বেশি কর্মচারী এবং ৬০ জন যান্ত্রিক প্রকৌশলী,

কোম্পানিটি পেশাগতভাবে রবার মেশিন উৎপাদন করে এমন বৃহত্তম বেসরকারি উদ্যোগের একটি ।
আমরা ৮ মিটার গ্যান্ট্রি টাইপ ফ্রিজিং মেশিন,
TK6913B সিএনসি ড্রিলিং এবং ফ্রেজিং মেশিন
TPX6213 মেঝে boring
TPX6113 ফ্রিজিং এবং ড্রিলিং মেশিন
উল্লম্ব যন্ত্র কেন্দ্র
সিওয়াই-কে৬৩০ সিএনসি টার্ন
2.5 মিটার উল্লম্ব টার্ন এবং অন্যান্য বড় উন্নত প্রক্রিয়াকরণ সরঞ্জাম
আমরা প্রধানত নিম্নলিখিত যন্ত্রপাতি উৎপাদন করি।
রেডিয়াল টায়ার সরঞ্জাম
এক্স কে-৬৬০ রাবার ওপেন মিক্সিং মিল
৪২ থেকে ৬৫.৫ ইঞ্চি ডাবল মোল্ড ভলকানাইজিং মেশিন
75-105 ইঞ্চি একক ছাঁচ vulcanizing মেশিন
অভ্যন্তরীণ মিশুক সিরিজ, কাঁচা মিশ্রণ মিল সিরিজ, এক্সট্রুশন এবং ফিল্টার সিরিজ
টায়ার টিউব, ফ্ল্যাপ, অভ্যন্তরীণ টিউব প্লেট ভলকানাইজিং মেশিন
টায়ার রিসাইক্লিং লাইন
রাবার পুনরুদ্ধার শীট লাইন ইত্যাদি,
আমরা গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী বিভিন্ন অ-মানক রাবার যন্ত্রপাতি এবং সরঞ্জামগুলির জন্য ডিজাইন এবং উত্পাদন করতে পারি।
আমাদের কোম্পানি সর্বদা বাজারের ধারণাকে অনুসরণ করে ∙ প্রথমত বাজারের চাহিদা, প্রথমত গ্রাহক।
এখন পর্যন্ত আমরা ৪০টিরও বেশি দেশে রপ্তানি করেছি এবং বিশ্ববাজারে ভালো খ্যাতি অর্জন করেছি।
