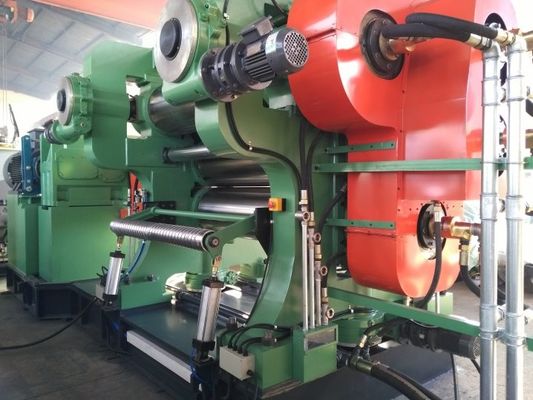

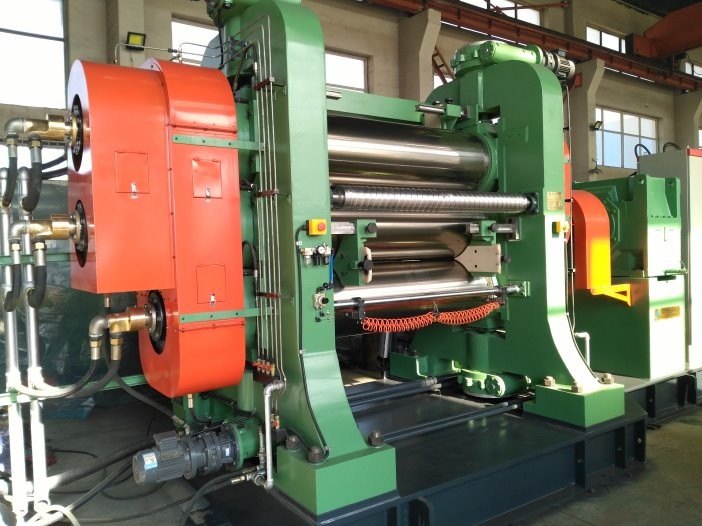

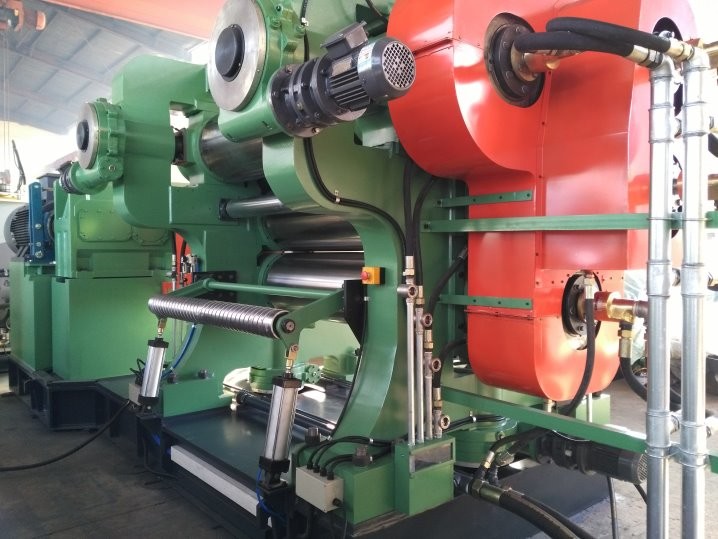

980RPM 132KW 4 রোল রাবার ক্যালেন্ডার মেশিন রাবার মিক্সিং মিল

হ্রাসকারী এবং বৈদ্যুতিক উপাদান:

1. "সিমেনস" "মিতসুশি" "চিন্ট" ইত্যাদি দিয়ে সজ্জিত মোটর ও বৈদ্যুতিক উপাদান।

2. বিখ্যাত ব্র্যান্ড PLC স্বয়ংক্রিয় নিয়ন্ত্রণ, নিরাপদ, নির্ভরযোগ্য, স্থিতিশীল।

3. শক্তি সংরক্ষণ, আমরা এই জন্য পেটেন্ট আছে.

সরঞ্জাম প্রয়োগ এবং অপারেশন প্রয়োজনীয়তা

1.1প্রধান আবেদন:এই মেশিনটি প্রধানত পর্দা, ক্যানভাস এবং অন্যান্য কাপড়ের ডবল সাইড ক্রমাগত রাবারাইজ করার জন্য ব্যবহৃত হয়।

1.2 অপারেশন প্রয়োজনীয়তা A. চলমান পরিবেশ: উচ্চতা＜1000m,

তাপমাত্রা: 5℃-40℃, সর্বোচ্চ।আপেক্ষিক নম্রতা 95%

B. পাওয়ার সাপ্লাই: AC415V/50Hz, 3-ফেজ

C. শীতল জলের চাপ: 0.2-0.4Mpa

শীতল জলের তাপমাত্রা: ﹤25℃±3℃

2 প্রধান প্রযুক্তিগত পরামিতি

রোল ব্যাস 550 মিমি

রোল কাজের দৈর্ঘ্য 1600 মিমি

মিডল রোল রৈখিক গতি 4-32 মি/মিনিট

রোলগুলির গতির অনুপাত 1:1.5:1.5:1৷

সর্বোচ্চনিপ পরিসীমা 10 মিমি

ক্যালেন্ডারযুক্ত পণ্যের বেধ 0.3-6 মিমি

সর্বোচ্চক্যালেন্ডারযুক্ত পণ্যের প্রস্থ 1400 মিমি

মুল মটর

শক্তি 132/160kw

গতি 980RPM

নিপ অ্যাডজাস্টিং টাইপ মোটরাইজড অ্যাডজাস্টিং

শীতল জলের চাপ 0.2-0.4Mpa

সামগ্রিক মাত্রা (L*W*H) 6270*2960*4100mm

প্রায়.ওজন 22000 কেজি

3 সরবরাহ পরিসীমা

মেশিন বডি (বেডপ্লেট ও ​​ফ্রেম) 1 সেট

রোল ও বিয়ারিং 4 সেট

নিপ অ্যাডজাস্টিং ডিভাইস 3সেট

স্টক গাইড ডিভাইস 1 সেট

লুব্রিকেটিং সিস্টেম 1 সেট

ট্রান্সমিশন সিস্টেম 1 সেট

রোল তাপমাত্রা সমন্বয় পাইপলাইন সিস্টেম 1 সেট

ফাউন্ডেশন বোল্ট 1 সেট

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা 1 সেট

4 নিম্নলিখিত আইটেম শেষ ব্যবহারকারী দ্বারা প্রস্তুত

A. অপারেশন বক্স এবং বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের বাইরে সমস্ত তারের তারগুলি।

B. রোটারি জয়েন্টের বাইরে সমস্ত পাইপলাইন।

5 নির্মাণ এবং প্রযুক্তিগত মান

5.1 ফ্রেম: অ্যানিলিং ট্রিটমেন্টের মাধ্যমে উচ্চ শক্তির ঢালাই লোহা এবং স্পষ্টতা মেশিনিংয়ের মাধ্যমে সম্পূর্ণ প্রক্রিয়াকরণ, শক্তিশালী অনমনীয়তা এবং ভাল অ্যান্টি-কম্পন ক্ষমতা সহ।

5.2 বেডপ্লেট: অ্যানিলিং এবং প্রক্রিয়াকরণের মাধ্যমে ঢালাই করা বেডপ্লেট, উচ্চ দৃঢ়তা এবং কোন বিকৃতি ছাড়াই।

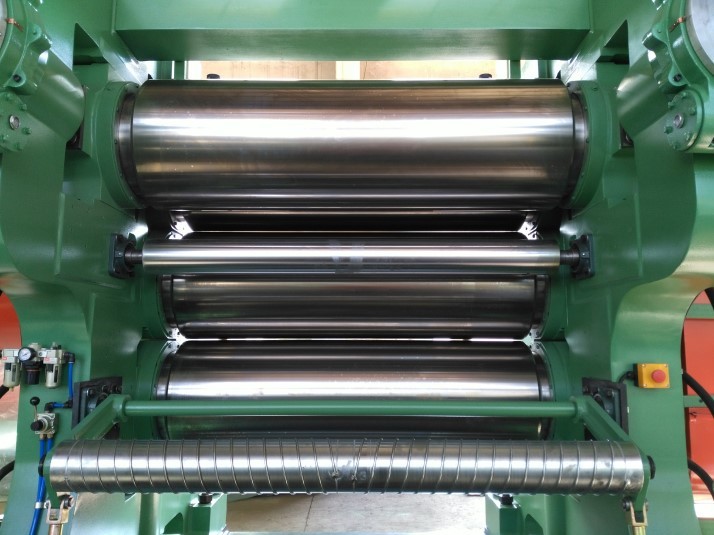

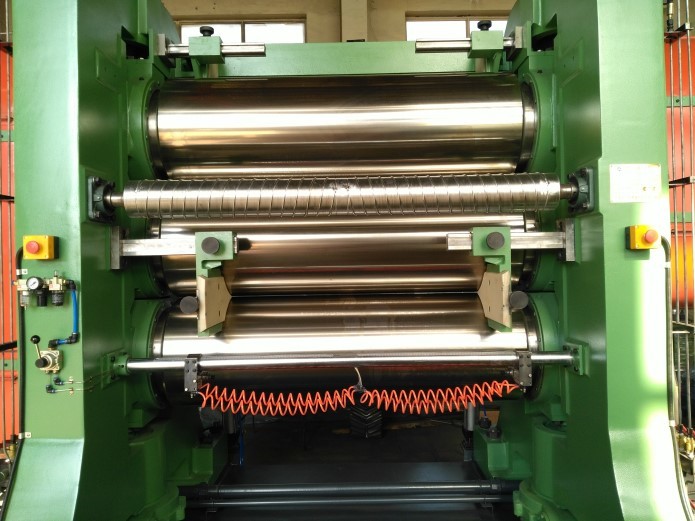

5.3 রোল এবং বিয়ারিং

(1) রোল কাঠামো: ঠালা মসৃণ রোল, ড্রিল করা রোলগুলি ঐচ্ছিক।

(2) উপাদান এবং বানোয়াট: কেন্দ্রাতিগ ঢালাইয়ের মাধ্যমে Ni, Cr এবং Mo খাদ দিয়ে তৈরি

(3) কঠোরতা: HRC60-67

(4) শক্ত হওয়া স্তরের গভীরতা: 5-23 মিমি

(5) প্রধান ভারবহন: বিরোধী ঘর্ষণ রোলার ভারবহন

(6) ভারবহন সমর্থন: সংরক্ষিত তৈলাক্তকরণ তেল গর্ত সঙ্গে, annealing প্রক্রিয়ার মাধ্যমে অংশ ঢালাই.

(7) রোল তাপমাত্রা সামঞ্জস্য সিস্টেম উচ্চ মানের ঘূর্ণমান জয়েন্টগুলোতে এবং স্টেইনলেস স্টীল পায়ের পাতার মোজাবিশেষ সঙ্গে গ্রহণ করে.

5.4 নিপ অ্যাডজাস্টিং ডিভাইস

নিপ অ্যাডজাস্টিং রোল 1#, 2# এবং 4# এর জন্য ব্যবহৃত হয়, উভয় একক পাশ সামঞ্জস্য এবং

ডাবল সাইড একাধিক সমন্বয় উপলব্ধ.

5.5 স্টক গাইড

ক্লিয়ারেন্স সামঞ্জস্য ম্যানুয়াল টাইপ সঙ্গে গৃহীত হয়.

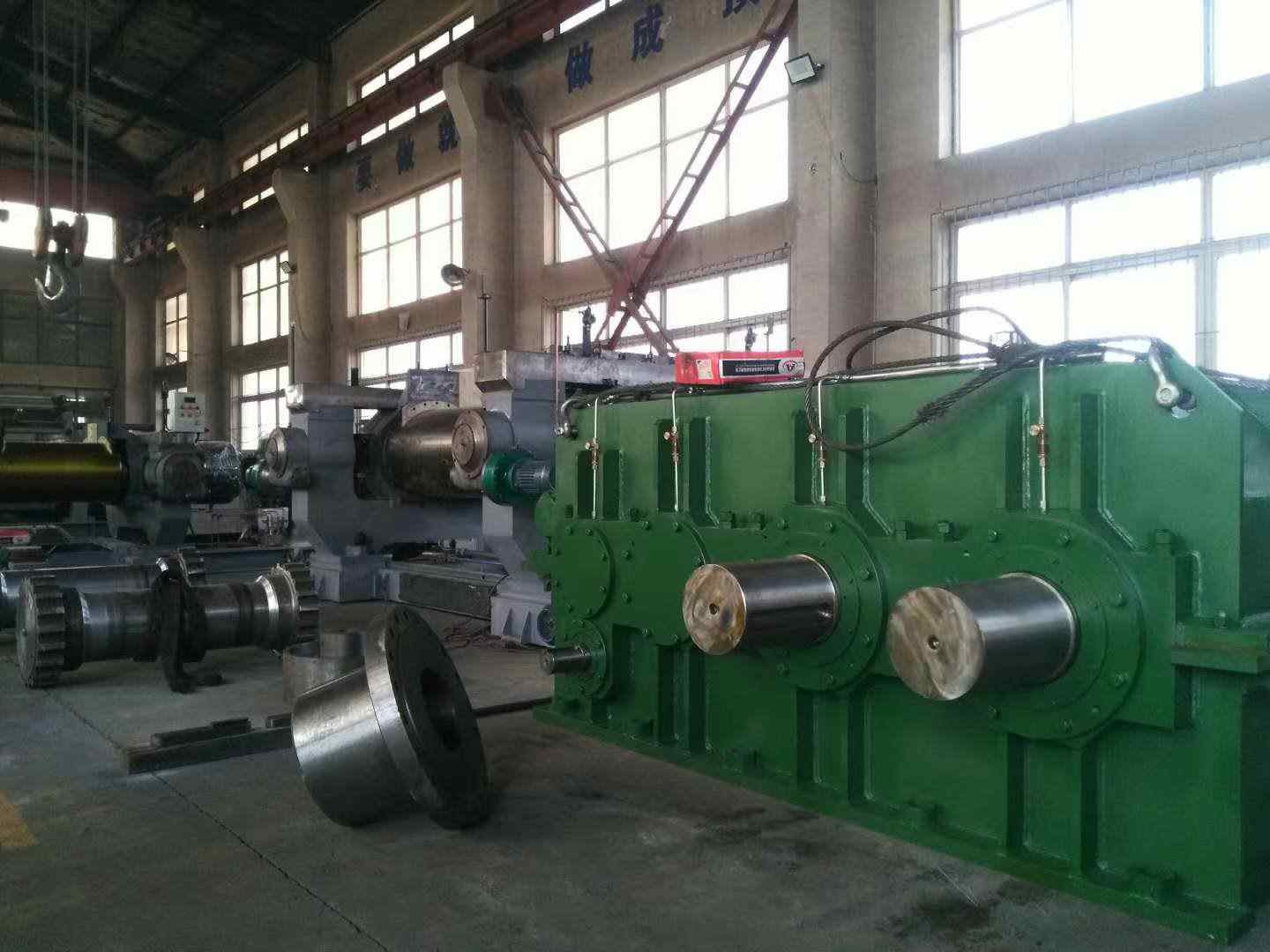

5.6 গতি হ্রাসকারী

(1) প্রকার: একটি মোটর ইনপুট এবং একক আউটপুট খাদ

(2) তৈলাক্তকরণ: তেল স্নানের ধরন

(3) ইনপুট কাপলিং: নমনীয় কাপলিং

5.7 রড পিন কাপলিন

রড পিন কাপলিং স্পীড রিডুসার আউটপুট শ্যাফ্ট এবং রোল সংযোগ করার জন্য গৃহীত হয়, যা কাজ করার সময় একটি নির্ভরযোগ্য এবং মসৃণ চলমান, সেইসাথে একটি সহজ রক্ষণাবেক্ষণ করে।

5.8 লুব্রিকেশন সিস্টেম

(1) বিয়ারিং: এই সিস্টেমের জন্য একটি তেল ট্যাঙ্ক রয়েছে, যার উপর প্রবাহ ক্ষমতা সামঞ্জস্য, তেল তাপমাত্রা পরিমাপক, কুলার, ফিল্টার এবং ইত্যাদি সহ সেট রয়েছে।

(2) পাতলা তেল তৈলাক্তকরণ পাইপলাইন

5.9 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

সম্পূর্ণ এবং নিখুঁত নিয়ন্ত্রণ ব্যবস্থা ক্যালেন্ডারের কাজের প্রয়োজনীয়তা পূরণ করে, এই সিস্টেমটি সহজ অপারেশন এবং নির্ভরযোগ্য চলমান বৈশিষ্ট্যযুক্ত।
