1600mm থ্রি রোল রাবার ক্যালেন্ডার মেশিন 3 রোল ক্যালেন্ডার মেশিন

রিডাক্টর এবং বৈদ্যুতিক উপাদানঃ

1. মোটর & ইলেকট্রিক্যাল কম্পোনেন্টস "সিমেন্স" "মিতসুবিশি" "চিন্ট" ইত্যাদি দিয়ে সজ্জিত

2. বিখ্যাত ব্র্যান্ড পিএলসি অটো কন্ট্রোল, নিরাপদ, সিলযোগ্য, স্থিতিশীল.

3. শক্তি সংরক্ষণ, আমরা এই জন্য পেটেন্ট আছে.

সরঞ্জাম প্রয়োগ এবং অপারেশন প্রয়োজনীয়তা

1.1প্রধান অ্যাপ্লিকেশনঃএই মেশিনটি মূলত পর্দা, ক্যানভাস এবং অন্যান্য কাপড়ের দ্বৈত পক্ষের অবিচ্ছিন্ন রাবারিংয়ের জন্য ব্যবহৃত হয়।

1.২ অপারেশন প্রয়োজনীয়তা A. চলমান পরিবেশঃ উচ্চতা <1000m,

তাপমাত্রাঃ 5°C-40°C, সর্বোচ্চ আপেক্ষিক নম্রতা 95%

B. পাওয়ার সাপ্লাইঃ AC415V/50Hz, 3-ফেজ

C. শীতল জল চাপঃ 0.2-0.4Mpa

শীতল জল তাপমাত্রাঃ <25°C±3°C

২ প্রধান প্রযুক্তিগত পরামিতি

রোল ব্যাসার্ধ 550mm

রোল কাজের দৈর্ঘ্য 1600mm

মাঝারি রোল লিনিয়ার গতি 4-32m/min

রোলের স্পিড রেসিও 1:1.5:1.5:1

সর্বাধিক. ন্যাপ রেঞ্জ 10mm

ক্যালেন্ডারযুক্ত পণ্যের বেধ 0.3-6 মিমি

সর্বাধিক ক্যালেন্ডারযুক্ত পণ্যের প্রস্থ 1400mm

প্রধান মোটর

শক্তি 132/160kw

গতি ৯৮০আরপিএম

নিপ নিয়ন্ত্রক প্রকার মোটর নিয়ন্ত্রক

শীতল জল চাপ 0.2-0.4Mpa

সামগ্রিক মাত্রা ((L*W*H) 6270*2960*4100mm

প্রায় 22000kg ওজন

3 সরবরাহের পরিসীমা

এটি মূলত পর্দা কাপড়, ক্যানভাস এবং অন্যান্য টেক্সটাইলগুলির একক বা ডাবল সাইড অবিচ্ছিন্ন আঠালো এবং রাবার উপাদান, রেডিয়াল টায়ার এবং বায়ুরোধী স্তর থেকে পাতলা ফিল্ম উত্পাদন করার জন্য ব্যবহৃত হয়।
1এটি ভাল গরম এবং শীতল প্রভাব সঙ্গে পেরিফেরাল ড্রিল রোল গ্রহণ করে।
2. অক্ষ ক্রস, প্রাক লোডিং, টান-ব্যাক ডিভাইস পণ্যের নির্ভুলতা নিশ্চিত করতে সেট করা হয়।
3প্রতিটি রোল স্বাধীন মোটর দ্বারা চালিত হয় এবং গতির অনুপাত বিভিন্ন প্রক্রিয়া পূরণ করতে নিয়মিত হয়।
4নিয়ন্ত্রণ ব্যবস্থা পিএলসি, নিরাপত্তা এবং নির্ভরযোগ্যতা, সহজ অপারেশন এবং উচ্চ স্বয়ংক্রিয়তা গ্রহণ করে।

মেশিনের দেহ (বিডপ্লেট এবং ফ্রেম) 1 সেট

রোল & লেয়ারিং 4 সেট

নিপ সামঞ্জস্য ডিভাইস 3sets

স্টক গাইড ডিভাইস 1 সেট

লুব্রিকেটিং সিস্টেম ১ সেট

ট্রান্সমিশন সিস্টেম 1 সেট

রোল তাপমাত্রা সামঞ্জস্য পাইপলাইন সিস্টেম 1set

ফাউন্ডেশন বোল্ট 1 সেট

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা ১ সেট

4 শেষ ব্যবহারকারী দ্বারা প্রস্তুত নিম্নলিখিত আইটেম

A. অপারেশন বক্স এবং বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের বাইরে সমস্ত তারের তারগুলি।

বি. ঘূর্ণনশীল জয়েন্টের বাইরে সমস্ত পাইপলাইন।

5 উত্পাদন এবং প্রযুক্তিগত মান

5.1 ফ্রেমঃ উচ্চ-শক্তির castালাই লোহা annealing চিকিত্সা এবং স্পষ্টতা যন্ত্রপাতি দ্বারা সম্পূর্ণরূপে প্রক্রিয়াজাত, শক্তিশালী অনমনীয়তা এবং ভাল অ্যান্টি-ভিব্রেশন ক্ষমতা সঙ্গে।

5.২ বেডপ্লেটঃ উচ্চ শক্ততা এবং কোনও বিকৃতি ছাড়াই অ্যানিলিং এবং প্রক্রিয়াজাতকরণের মাধ্যমে ঝালাই করা বেডপ্লেট।

5.3 রোল এবং লেয়ারিং

(১) রোলের কাঠামোঃ ফাঁকা মসৃণ রোল, ড্রিল রোলগুলি ঐচ্ছিক।

(২) উপাদান এবং উত্পাদনঃ নি, সিআর এবং এমও খাদ থেকে সেন্ট্রিফুগাল কাস্টিংয়ের মাধ্যমে তৈরি

(3) কঠোরতাঃ HRC60-67

(4)কঠিনকরণ স্তর গভীরতাঃ 5-23mm

(৫) প্রধান লেয়ারঃ অ্যান্টি-ফ্রিকশন রোলার লেয়ার

(৬) বেয়ারিং সাপোর্টঃ অ্যালাইনিং প্রক্রিয়ার মাধ্যমে অংশগুলি ঢালাই, তৈলাক্তকরণ তেলের গর্ত সংরক্ষিত।

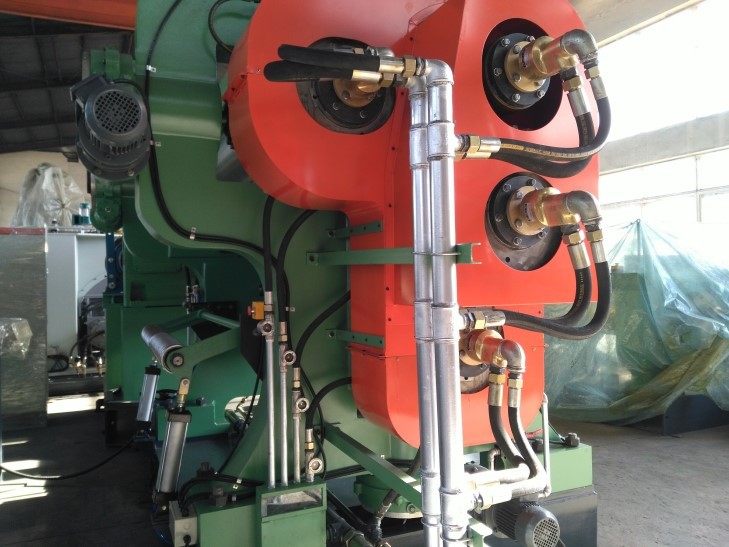

(৭) রোল তাপমাত্রা সমন্বয় সিস্টেম উচ্চ মানের ঘূর্ণন জয়েন্ট এবং স্টেইনলেস স্টীল পায়ের পাতার মোজাবিশেষ গ্রহণ করে।

5.4 নিপ সামঞ্জস্যকারী ডিভাইস

Nip সামঞ্জস্য রোল 1 #, 2 # এবং 4 # জন্য ব্যবহার করা হয়, উভয় একক পাশ সামঞ্জস্য এবং

ডাবল-সাইড মাল্টিপল রেজল্যুশন পাওয়া যায়।

5.5 স্টক গাইড

ম্যানুয়াল টাইপিংয়ের মাধ্যমে ক্লিয়ারান্স সামঞ্জস্য করা হয়।

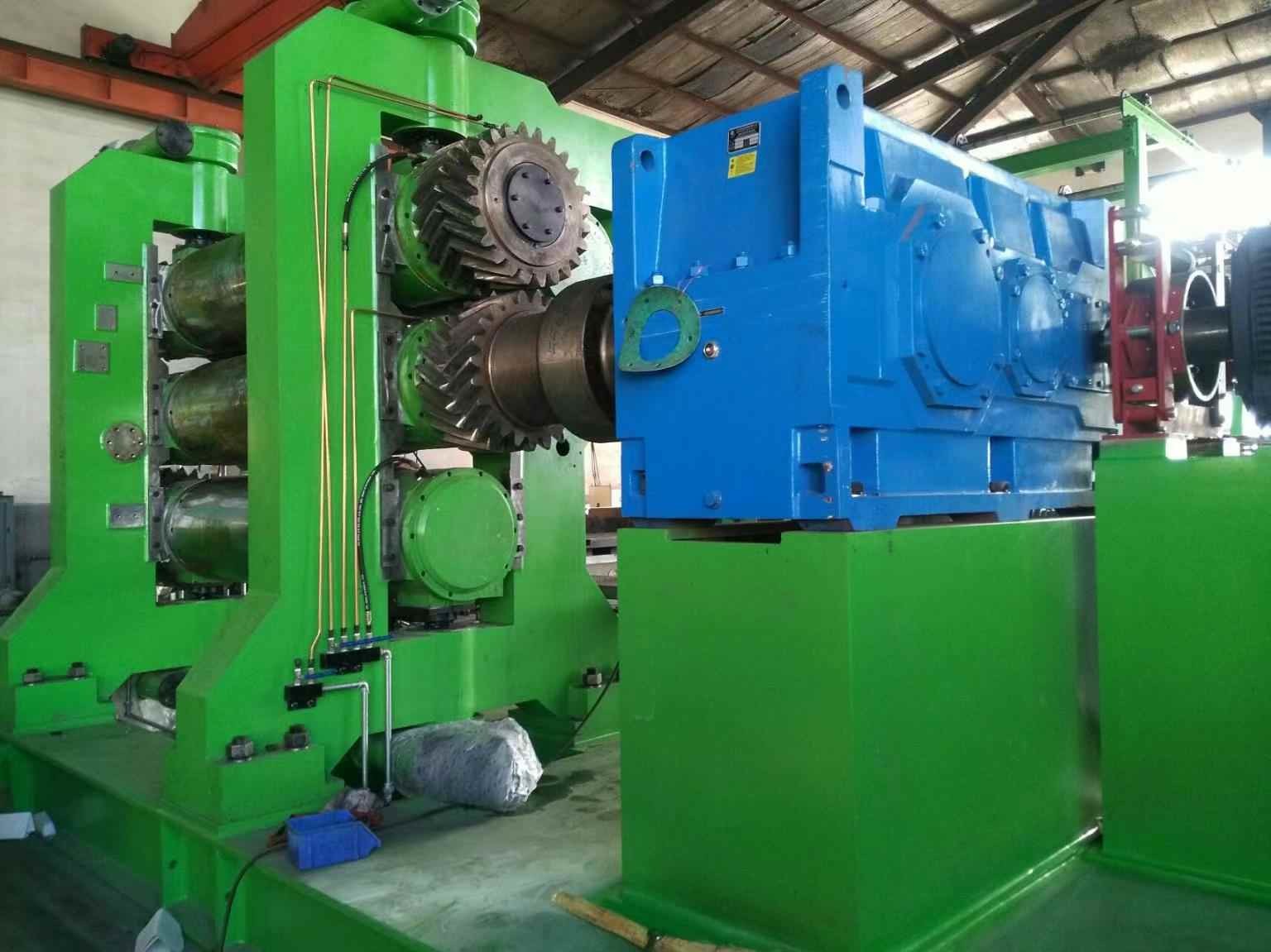

5.6 স্পিড রিডিউসার

(১) প্রকারঃ এক মোটর ইনপুট এবং একক আউটপুট শ্যাফ্ট

(2) লুব্রিকেশনঃ তেল স্নানের ধরন

(3)ইনপুট কপলিংঃ নমনীয় কপলিং

5.7 রড পিন কপলিন

গতি হ্রাসকারী আউটপুট শ্যাফ্ট এবং রোল সংযোগ করতে রড পিন কাপলিং গৃহীত হয়, যা কাজের সময় একটি নির্ভরযোগ্য এবং মসৃণ চলমান, পাশাপাশি একটি সহজ রক্ষণাবেক্ষণ করে।

5.8 লুব্রিকেশন সিস্টেম

(1)গিয়ারঃ এই সিস্টেমের জন্য একটি তেল ট্যাঙ্ক রয়েছে, যার উপর প্রবাহ ক্ষমতা সামঞ্জস্য, তেল তাপমাত্রা গ্যারান্টি, শীতল, ফিল্টার ইত্যাদি রয়েছে।

(2) পাতলা তেল তৈলাক্তকরণ পাইপলাইন

5.9 বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

সম্পূর্ণ এবং নিখুঁত কন্ট্রোল সিস্টেম calender কাজ প্রয়োজনীয়তা পূরণ করে, এই সিস্টেম সহজ অপারেশন এবং নির্ভরযোগ্য চলমান বৈশিষ্ট্যযুক্ত হয়।
